DO-254 FPGA Level In-Target Testing.

FPGAテスト・システム

DO-254/CTSはターゲットボードによるテストを補強し、検証カバレッジを高め、DO-254/ED-80の検証目標を達成できるようにカスタマイズされたハードウェアおよびソフトウェアプラットフォームです。ターゲットデザインはカスタムドーターカードのターゲットデバイス上で実速度で実行されます。シミュレーションテストベンチをテストベクタとして使い、FPGAピンレベルで100%コントロール・監視しながら要求ベース検証を行い、通常範囲と異常範囲でのテストを実行できます。FPGAテスト結果を実速度でキャプチャし、シミュレータの波形ビューアに表示して高度な解析や文書化などに進むことができます。

主な特徴

  • ターゲット・デバイスでアット・スピード・テスティング
  • テストベンチをテスト・ベクタとして再利用
  • テストによる検証カバレッジを向上
  • FPGAのI/Oをすべて可視化・制御可
  • デバイス・テスティングのためのFPGAハードウェア・ボードへの容易なアクセス
  • Altera®, Lattice®, Mircrosemi®およびXilinx®のFPGAデバイスに対応
  • FPGAの高速シリアルI/Oをサポート(ARINC 818, PCIe, DDR3およびLVDS)
  • FPGAレベルの要件をすべて検証できる単一環境
  • 自動のイン・ハードウェア・テスティング
  • 波形ビューワでハードウェア・テストの結果を可視化
  • サードパーティのRTLシミュレータ、合成ツール、配置配線ツールと統合

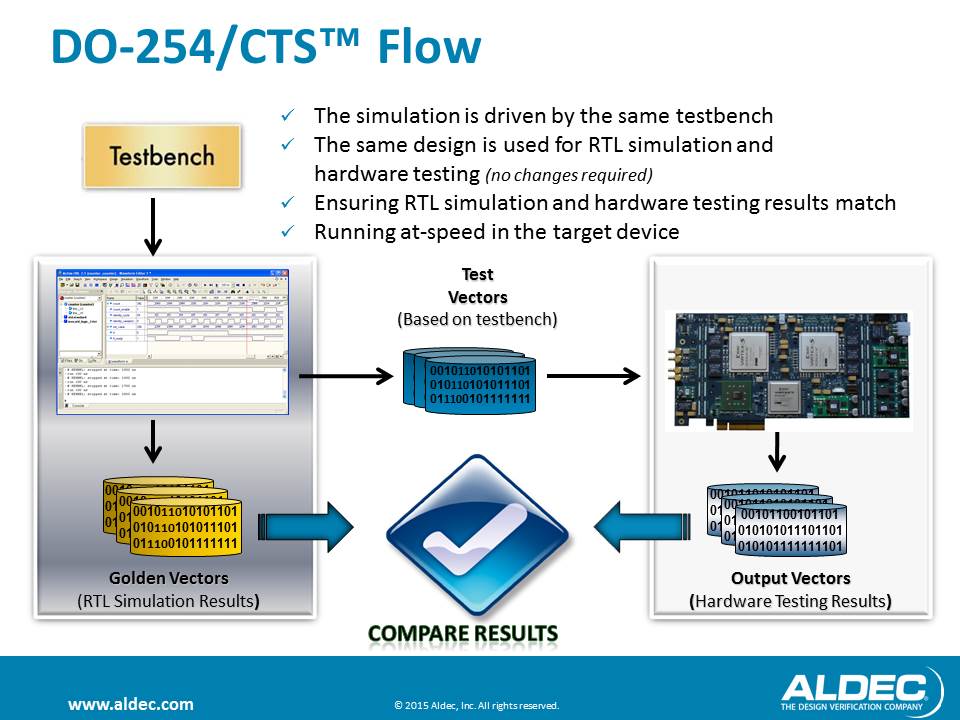

CTSのフロー
DO-254/CTS Flow

マザーボード
DO-254/CTS Mother Board

ドーターボード
DO-254/CTS Daughter Board
