HES-VU19PD-ZU7EV

キャパシティ

HES-VU19PD-ZU7EVは、ロジックモジュールとしてVirtex UltraScale+ VU19P FPGAを2個、ホストモジュールとしてXilinx Zynq UltraScale+ ZU7EV MPSoCを1個搭載したユニークな組み合わせで、クアッドコアのARM® Cortex-A53、デュアルコアのARM® Cortex-R5リアルタイムプロセッシングユニット、ARM® Mali-400 MP2 GPU、統合されたH.264/H.265ビデオコーデック、UltraScale+™プログラマブルロジックを備えています。 このボードは、中規模から大規模のASICデザインの高速フィジカルプロトタイピングおよびエミュレーションをターゲットとしています。HES-VU19PD-ZU7EVは83MASICゲートを提供し、バックプレーンを介して最大316Mゲートになります。

ボード上には5つのSODIMM外部メモリが用意されており、4つはVU19Pデバイスに1つはZU7EVデバイスに接続されています。VU19Pデバイスのオンチップメモリは166Mb、ZU7EVデバイスは11Mbです。



Resources VU19P Virtex UltraScale+™ FPGA
ZU7EV Zynq UltraScale+™ MPSoC
Logic Cells/LUTs (K) 8,938 504
Total Block RAM (Mb) 75.9 11
UltraRAM (Mb) 90 27
DSP Slices 3840 1728
Transceivers 80 GTY (32.75 Gb/s) 20 GTH (16.3Gb/s)
I/O 1664 HP, 96 HD 214 PS, 312 HP, 48 HD



クロッキング

2つの設定可能なクロックジェネレーター(PLL)、FPGA0-2(XCZU7EV)GTHトランシーバー用の2つのリファレンスクロック、FPGA0-2用の100MHzと200MHzの2つのリファレンス発振器、FPGA1-2(XCVU19P)用の400 MHzのリファレンス発振器、および接続された基準発振器があります。 HES-XCVU19PD-ZU7EVボード上のSODIMMメモリ専用のFPGA1-2へ。 さらに、FPGA0-2、FMC、およびHES-XCVU19PD-ZU7EVボード上のSODIMMメモリ専用のFPGA1-2に接続された基準オシレータがあります。 さらに、FPGA0-2、FMC、およびBPコネクタ間でクロックを分配できるようにする6つのクロックバッファが搭載されています。

ホスティングとインタフェース

このボードは、ボードのPCIe x16エッジコネクタを介してワークステーションやサーバーに接続されます。FPGAデバイスに接続するための多様なインターフェースを利用できます。



Interfaces
Virtex® UltraScale+™ VU19P FPGA Zynq® UltraScale+™ ZU7EV MPSoC
(connected to the ARM® processing system)
  • PCIe x16 Gen 3
  • FMC (80 DIFF / 160 SE, 8 GT)
  • FMC (80 DIFF / 160 SE)
  • 2x QSFP-DD
  • UART
  • PCIe x8 Gen 3
  • QSPI
  • I2C
  • USB
  • USB to UART
  • MicroSD
  • 1Gb Ethernet



ボード上のFPGAの他に、接続されているすべてのデバイス(ZynqおよびVU19Pデバイス)とNVMe SSDカードとの間の通信を準備する役割を担うPCIe スイッチデバイスがあります。VU19P FPGAには16リンク、Zynq MPSoCには8リンク、そしてPCIe x4 Gen3のバックプレーンコネクタが接続されています。

アルデックは、プログラミングとボードとの通信に必要なドライバとユーティリティを含むHES Proto-AXIソフトウェアパッケージを提供します。アルデックは、ホスト接続を素早く立ち上げるために、ZU7EVデバイスとHES Proto-AXIソリューション用の組み込みLinuxのイメージをすぐに使用できるようにしています。このソリューションは、AMBA AXIインタフェースを備えたブリッジモジュールIPと、LinuxおよびWindows PC用のC++ APIを備えた付属のPCI Express HESドライバで構成されており、ブリッジの背後にあるAMBA AXIローカルバスに直接データを転送することができます。HES-VU19PD-ZU7EVは、HES Proto-AXI組み込みモードをサポートしており、このボードはワークステーションとのPCIe接続なしにスタンドアロンモードで機能します。電源は、標準の6ピンPCIe電源ケーブルで供給されます。

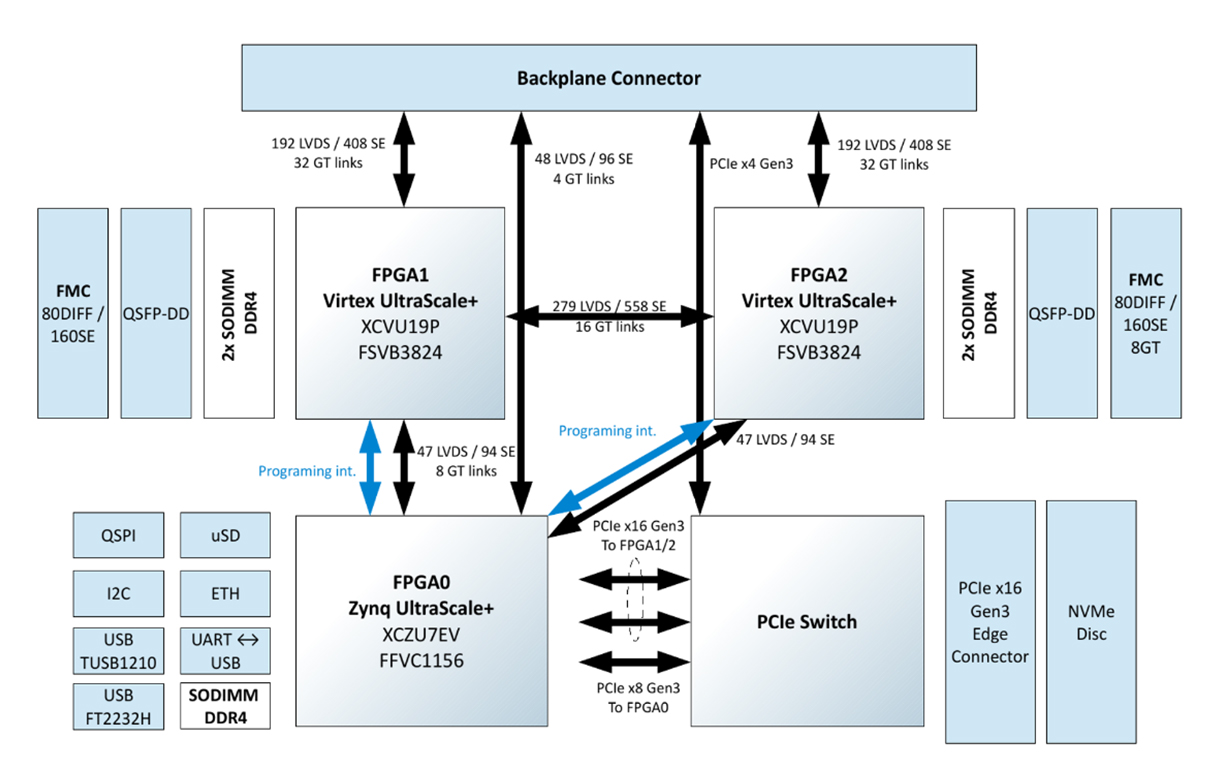

HES-VU19PD-ZU7EV Prototyping Board Block DiagramBLOCK DIAGRAM

HES-VU19PD-ZU7EV

FPGA & Capacity

  • Main FPGA: 2x Virtex UltraScale+ XCVU19P-FSVB3824 (1664 HP, 96 HD and 80 GTY)
    • ASIC Gates estimated:
      • 83 Million Gates single board
      • 332 Million Gates with four boards in a backplane
  • Host FPGA: Zynq UltraScale+ XCZU7EV-FFVC1156 (214 PS, 312 HP, 48 HD)

Flexible Clocking

  • Two configurable clock generators (PLL) provide 2 clocks for FPGA0-FPGA2 and backplane and 2 clocks for FPGA1-FPGA2 and backplane
  • Two reference oscillators 100MHz and 200MHz for FPGA0-FPGA2
  • 400MHz reference oscillators for FPGA1-FPGA2
  • 200MHz reference oscillator for SODIMM memory to FPGA1-2
  • Six clock buffers (distribution clocks between FPGA, FMC and backplane connectors)
  • Two reference clocks for GT links
  • Additional dedicated clock source for PCIe and QSFP interfaces

Connectivity & Expandability

  • Full size backplane connector
  • Daughter card connectors (FMC-HPC)
    • Standard FPGA Mezzanine Card connectors
      • Compliant with ANSI/VITA 57.1 FMC Standard
      • 2 FMC sockets connected to UltraScale+ FPGAs
        • FMC1 (80 DIFF / 160 SE, 8 GT)
        • FMC2 (80 DIFF / 160 SE)
  • Inter-FPGA connections
    • UltraScale interconnections
      • 279 Diff - standard GPIO optimized for LVDS
      • 16 GT - high speed serial I/O
    • UltraScale to ZU7EV host FPGA connections
      • 47 Diff - standard GPIO optimized for LVDS
      • 8 GT - high speed serial I/O
  • GPIO & Misc
    • 4x USER LEDs

Memory Resources

  • Up to 64 GB of DDR4
    • 4 DDR4 SO-DIMM slots
    • 2 slots and up to 16 GB per VU19P
  • Memories connected to Zynq MPCoC UltraScale+
    • 1 SO-DIMM slot
    • QSPI Flash
  • Micro-SD slot for memory to store FPGA configuration bit-files
  • NVMe disc interface (connected to FPGA0-FPGA2 via pcie switch

Interfaces & Hosting

  • Host interfaces at VU19P
    • PCIe interface for each FPGA
      • Fixed PCIe x16 gen3
    • PCIe Switch
    • 2x QSFP-DD
  • Interfaces at ZU7EV
    • uSD
    • 1 Gb Ethernet
    • UART
    • USB
    • I2C
  • Board configuration and FPGA programming
    • Aldec’s Board Configuration Controller loaded in Zynq ZU7EV
    • Programming from Host
      • via USB 2.0 (Aldec HES Proto-AXI application)
      • via JTAG (Xilinx utilities)
    • Programming from Micro-SD card
