TySOM-2-7Z100 Embedded Prototyping Board

TySOM-2-7Z100は、Zynq 7000ファミリデバイスの中で最大の容量を備えたXC7Z100またはXC7Z045チップで製造されたコンパクトなプロトタイピングボードです。362 I/Oおよび16 GTXトランシーバを搭載した最大のチップ・パッケージ(FFG900)を活用し、拡張ドータ・カードを使用できる2つのFMC-HPCコネクタを備えており、ペリフェラル選択において最大の柔軟性を保証します。ARM CPU処理システムで必要とされるDDR3 RAM、USB、HDMIなどの標準周辺機器はこのボードに含まれているため、追加のハードウェアコンポーネントなしでLinux OSや別のリアルタイムオペレーティングシステム(RTOS)を起動することが可能です。ARM Cortex CPUで実行されるOSおよびソフトウェアには、処理のために1GBのDDR3 RAMが搭載され、さらに最大32GBのSSDストレージとしてマイクロSDカードを使用することが出来ます。通信とネットワーキングはRJ45コネクタを備えたギガビットイーサネットPHYによって可能で、標準周辺機器は4つのUSBポートを備えたUSB 2.0ハブに接続できます。また、このボードにはTySOMミニコンピュータを標準モニタに接続するためのHDMIコーデックがあります。ほとんどのFPGA I/Oポートは、合計288 I/Oと16 GTXラインを提供する2つのFMC-HPCソケットに配線されています。したがって、Aldecおよび他ベンダによって提供されるFMCドーターカードとして、追加のデバイスを接続することが出来ます。



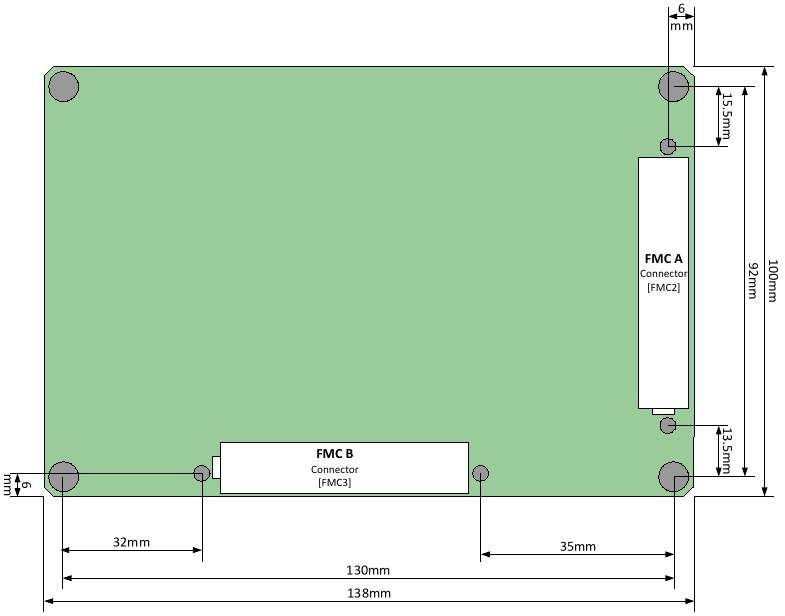

TySOM-2-7Z100 Embedded Prototyping Board

Chipset / SoC

  • Xilinx Zynq-7000 XC7Z100 (FFG900)
  • Dual core ARM Cortex-A9 MPCore
  • 2x XADC - 12-bit, 1MSPS Analog to Digital converter
  • FPGA: Kintex-7 architecture
    • XC7Z100: 444K Logic Cells, 554K Flip-Flops, 26.5Mb BRAM, 2020 DSP slices


  • 1GB RAM - DDR3
  • Micro-SD support up to 32GB
  • 128Mb SPI Flash Memory
  • 64 Kb EEPROM


  • Gigabit Ethernet PHY with RGMII interface (88E1116R) and RJ45 connector
  • 4x USB 2.0 ports with Hub controller (USB2514B) and Transceiver (TUSB1210)
  • UART to USB bridge (CP2103) with Mini-USB B type connector
  • Xilinx JTAG Connector for Zynq PL
  • 6x GPIO - gold-pin 2x5 2.54 pitch connector


  • HDMI 1.4 Out - 225 MHz High Performance Transmitter (ADV7511)


  • 8x User Dip Switches
  • 4x User LEDs
  • Reset Pushbuttons for PL & PS
  • RTC Module (Real Time Clock)
  • Accelerometer
  • Temperature Sensor
  • XADC connectors (pair of MMCX)
