TySOM™システム・オンモジュール

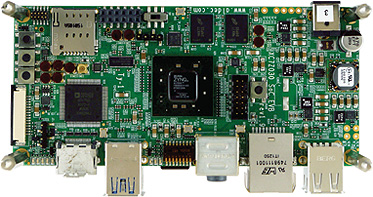

Ty-1 SOMボードはTySOM™シリーズのひとつで、Zynq XC7Z030をベースにした、FPGAおよびARM開発者向けシステム・オンモジュールです。この開発ボードは、Xilinx Zynq XC7Z030-1FBG484C、メモリ（512MB DDR3, µSD）、通信インタフェース（Ethernet, USB, Pmod, JTAG）、マルチメディアで構成され、小型サイズのSoC開発プラットフォームとして作られています。また、技術関連ドキュメントとLinux用・周辺機器サポート用リファレンスデザインが付属します。

TySOM™ 主な特徴:

• SoC FPGA - Xilinx Zynq XC7Z030-1FBG484C
   デュアルコアCortex-A9プロセッサと書換可能な
   FPGAロジックを搭載

• メモリ
   o DDR3メモリ512MB（256 MB x2）
   o SPIフラッシュメモリ128 Mb
   o EEPROM 64Kb
   o microSDカードスロット

• オーディオ&ビデオ
   o HDMI
   o オーディオコーデック（Audio IN/OUT）
   o CMOSカメラコネクタ
   o タッチパネルコネクタ
   o LCDコネクタ

• インタフェース
   o Ethernet 10/100/1000 Mbit
   o USB 3.0 x2
   o USB 2.0 x2
   o UARTコネクタ x2
   o miniPCI-Expressコネクタ
   o Digilent Pmod™互換ヘッダ
   o JTAG PSヘッダ – MIPI 10-pin ARM JTAG
   o JTAG PLヘッダ – Xilinx JTAGコネクタ

• その他
   o ユーザー用Dipスイッチ x8, ユーザー用LED x8
   o PL, PSリセットボタン
   o リアルタイムクロック・カレンダー
   o 1 GTX（MMCXコネクタ）
   o XADC
   o 加速度計
   o 温度センサ
   o 4X クロック発振器

販売について

TySOMボードは現在出荷可能です。より詳しい情報や評価をご希望の方は、アルデック・ジャパンまでお問い合わせください。

sales-jp@aldec.com

電話: 03-5312-1791
