FSMフォーマットの変更: 無効なファイルフォーマットです。.asfファイルが読み込めません。

FSM format change: Invalid file format. Cannot load file <filename>.asf

概要

有限ステートマシン(FSM) エディタが、Active-HDL 9.2SP1で更新されました。Active-HDL 9.2SP1で作成されたFSMファイルは以前のバージョンでは開くことができません。Active-HDL 9.2SP1で作成されたFSMファイルを以前のバージョンで開こうとすると、上記のエラーが通知されます。

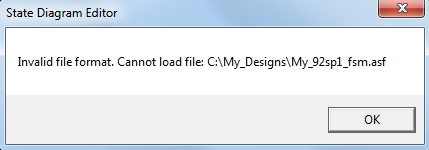

図1: Active-HDL 9.2SP1より前のバージョンでFSMファイルを開いた場合

以前のFSMフォーマットへのエクスポート

Active-HDL 9.2SP1で作成されたFSMファイルを以前のバージョンで開くには、FSMファイルをエクスポートしてください。

File | Export | Old FSM Formatsを選択
希望のバージョンを選択

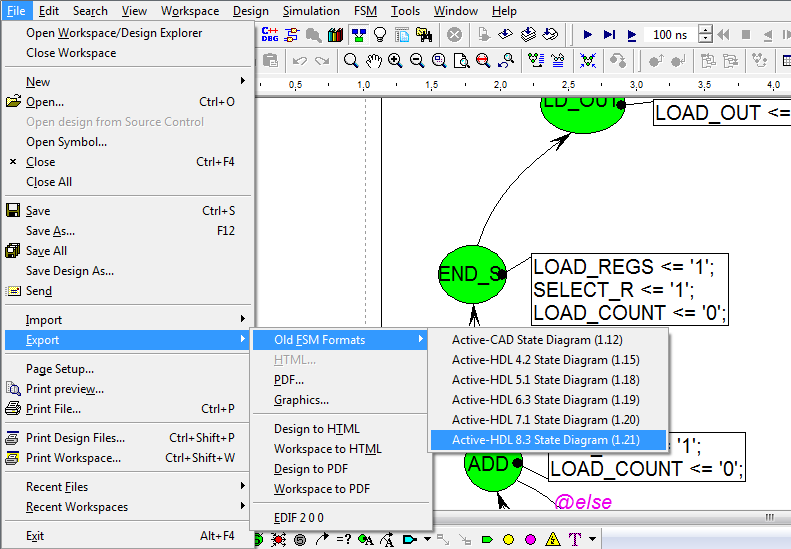

図2: FSMファイルを以前のフォーマットにエクスポート
ファイル名をタイプして、Saveボタンをクリック
